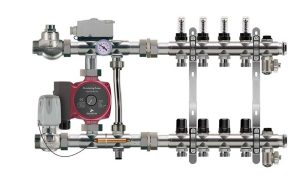

Насосно-смесительный узел теплого пола является важной частью системы отопления, обеспечивая равномерное распределение тепла по всей поверхности теплого пола. Этот узел представляет собой комплексное устройство, которое выполняет несколько функций, включая регулировку температуры и давления в системе. Вот как работает насосно-смесительный узел теплого пола.
- Насос: В состав насосно-смесительного узла входит насос, который отвечает за циркуляцию теплоносителя (обычно воды) по системе. Насос создает давление, необходимое для прокачки теплоносителя из источника тепла (например, котла или теплового насоса) через трубопроводы теплого пола.
- Смесительный клапан: Смесительный клапан является ключевым компонентом узла. Он регулирует температуру теплоносителя, подаваемого в систему теплого пола. Клапан смешивает горячую воду из источника тепла с обратным потоком из системы теплого пола, чтобы достичь заданной температуры.
- Термостат: Термостат контролирует температуру в помещении, где установлен теплый пол. Он отправляет сигнал насосу и смесительному клапану, указывая им, когда включаться и выключаться для поддержания заданной температуры.
- Расходомер: Расходомер измеряет количество теплоносителя, циркулирующего в системе. Эта информация позволяет контролировать эффективность работы системы и оптимизировать расход энергии.
- Регулирующие клапаны: Регулирующие клапаны используются для балансировки системы теплого пола. Они регулируют поток теплоносителя по разным контурам теплого пола, обеспечивая равномерное распределение тепла.
- Экспанзионный бак: Экспанзионный бак компенсирует изменения объема теплоносителя в системе при изменении температуры. Он предотвращает повышение давления в системе и обеспечивает ее безопасную работу.
Все эти компоненты работают вместе, чтобы обеспечить эффективное и комфортное функционирование системы теплого пола. Насос прокачивает теплоноситель, смесительный клапан регулирует его температуру, термостат контролирует заданную температуру, а расходомер и регулирующие клапаны обеспечивают балансировку и оптимизацию системы.
